位置传感器作为现代自动化系统中的关键部件，其精度、可靠性和尺寸直接影响到整个系统的性能。基于巨磁阻（GMR）效应的多圈位置传感器，以其非接触、高精度、长寿命和强大的抗干扰能力，在工业自动化、机器人、汽车电子和航空航天等领域得到了广泛应用。而其中，磁体设计是整个传感器性能的基石，直接决定了角度或线性位移测量的精度、线性度、稳定性以及多圈计数的可靠性。

一、巨磁阻（GMR）效应与位置传感原理

巨磁阻效应是指某些多层薄膜结构的电阻值随外加磁场强度发生显著变化的物理现象，其灵敏度远高于传统的各向异性磁阻（AMR）效应。在位置传感器中，通常将GMR传感元件（如惠斯通电桥）与一个永磁体配对使用。当磁体相对于传感器芯片旋转或移动时，穿过GMR元件的磁场方向或强度发生变化，从而引起电桥输出的电压信号发生相应改变。通过测量这个电压信号，即可精确解算出磁体的绝对角度或相对位移。对于多圈应用，需要结合GMR的绝对角度测量能力和额外的圈数计数机制（如齿轮传动与多组磁体组合，或通过磁场编码实现绝对多圈测量）。

二、磁体设计的关键要素

磁体设计的核心目标是为GMR传感芯片提供一个在测量范围内高度稳定、线性且可重复的磁场环境。主要设计要素包括：

1. 磁体材料与磁化方式：

• 材料选择：常用钕铁硼（NdFeB）、钐钴（SmCo）等高性能稀土永磁材料，它们能提供高剩磁和高矫顽力，确保磁场强且稳定。在高温或耐腐蚀要求高的场合，SmCo更具优势。

• 磁化方式：通常采用径向或轴向多极磁化。对于旋转传感器，环形磁体被磁化成多个南北极交替的扇形区域（如32极、64极等）。极对数越多，GMR芯片感知的磁场周期变化次数越多，通过内插法可实现更高的角度分辨率。磁化图案的均匀性和边缘清晰度至关重要。

1. 几何形状与尺寸：

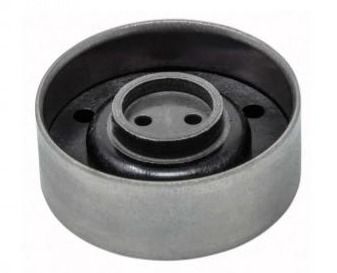

• 磁体的外径、内径、厚度以及极弧宽度需要与GMR芯片的尺寸、敏感方向以及所需的气隙（磁体与芯片表面的距离）精确匹配。优化的几何形状可以最大化有效磁场强度，并减少杂散场干扰。

• 对于线性位置传感器，则常采用长条形多极磁化磁体或特定的磁路设计。

1. 磁场特性优化：

• 线性度与正弦性：理想情况下，磁体旋转时在GMR敏感点处产生的磁场分量应是角度或位移的正弦/余弦函数。通过优化磁体极形、充磁波形（如正弦波充磁）和磁路设计，可以极大改善输出信号的正弦性，减少谐波失真，从而提高角度解算的线性度和精度。

• 磁场强度与梯度：磁场强度需足够大，以覆盖GMR芯片的敏感范围并提供良好的信噪比。磁场梯度（空间变化率）需适中，过于陡峭可能对安装公差过于敏感，过于平缓则可能降低灵敏度。

• 温度稳定性：磁体的磁性能会随温度变化（可逆损失）。设计时需考虑工作温度范围，并可能通过选择低温度系数的材料、进行磁路补偿或利用传感器芯片内的温度传感器进行软件补偿。

1. 多圈实现的磁体方案：

• 机械齿轮+单圈传感器组合：这是传统方法，通过齿轮组将多圈旋转减速传递到高分辨率的单圈GMR传感器上，用于测量“圈内”精细角度，另配一个计数器记录圈数。此方案对磁体设计要求与单圈传感器相同，但需保证整个传动链的精度和背隙。

• 磁场编码（真绝对值多圈）：更先进的方案是使用两个或更多具有不同极对数的同心磁环，或一个经过特殊多轨编码的磁体。GMR芯片同时读取这些不同周期（如1x, 4x, 16x）的磁场信号。通过组合这些信号的相位关系，可以在无需电池和齿轮的情况下，在大的旋转范围内（如4096圈）唯一确定绝对位置。这对磁体的设计、制造和装配提出了极高的精度要求，以确保各轨道磁场信号的独立性和正交性。

三、设计挑战与趋势

• 抗外场干扰：在实际应用中，传感器可能处于复杂的电磁环境中。磁体设计（如采用磁屏蔽罩、闭合磁路）和传感器布局（如使用差分测量或全桥GMR元件）需共同作用，以抑制均匀外磁场的干扰。
• 微型化与集成化：随着设备小型化，要求磁体和传感器封装尺寸不断缩小。这需要在有限空间内通过更精密的磁体设计和先进的磁仿真工具（如有限元分析FEA）来维持甚至提升性能。
• 成本与可制造性：高性能多极磁体的加工和充磁成本较高。优化设计以提高材料利用率、简化充磁工艺，是推动GMR多圈传感器大规模应用的关键。

###

巨磁阻多圈位置传感器的性能卓越性，离不开背后精密的磁体工程设计。一个成功的磁体设计，是在材料科学、电磁学理论、精密制造工艺和系统应用需求之间取得的完美平衡。随着仿真技术的进步和新材料的出现，未来的磁体设计将朝着更高精度、更强鲁棒性、更低成本和更小尺寸的方向持续发展，进一步拓宽GMR多圈位置传感器在高端智能制造和精密控制领域的应用疆界。
