曲轴位置传感器,作为发动机电控系统中最核心的传感器之一,堪称发动机的“眼睛”。它实时监测曲轴的位置与转速,其信号是发动机实现精准喷油、点火及可变气门正时等功能的基石。一旦它出现问题,发动机就可能出现启动困难、抖动、动力下降甚至无法启动等故障。本文将为您深入浅出地解析其工作原理,并提供一套清晰的检修流程。
曲轴位置传感器本质上是一个信号发生器。目前,主流的发动机多采用电磁感应式(磁电式)和霍尔效应式两种。
1. 电磁感应式传感器
其核心是一个缠绕在永久磁铁上的线圈。传感器正对着安装在曲轴上的信号轮(或称靶轮),信号轮外缘通常有58个齿,并特意缺2个齿(形成缺口)。当发动机运转,曲轴带动信号轮旋转时,齿与齿间的间隙交替经过传感器端部。
齿顶靠近时:磁路磁阻最小,穿过线圈的磁通量最大。
齿槽靠近时:磁路磁阻最大,磁通量最小。
这种周期性变化的磁通量在线圈中感应出交变的交流电压信号。信号频率随转速升高而加快,电压幅值也随之增大。那个独特的缺口会产生一个特征信号(一个更长的脉冲),ECU据此识别曲轴的基准位置(如一缸上止点),从而确定点火和喷油的顺序与时机。
2. 霍尔效应式传感器
它利用霍尔效应工作,需要外部供电(通常为5V或12V)。其对应的信号轮上,是交替分布的金属叶片和窗口。
叶片隔断磁场时:传感器输出高电平(或低电平)。
窗口允许磁场通过时:输出电平翻转。
因此,它产生的是整齐的方波数字信号,其频率与转速成正比,但电压幅值恒定,不受转速影响。即使在极低转速下(如启动时)也能提供稳定可靠的信号,这是其重要优势。
简单:电磁式“自力更生”产生交流信号,信号强弱随转速变;霍尔式“外接电源”输出整齐方波,高低转速都稳定。
曲轴位置传感器故障的典型症状包括:
检修前,请确保蓄电池电压充足,并注意操作安全。
第一步:读取故障码与数据流
使用诊断仪读取发动机系统故障码,如常见的P0335(曲轴位置传感器“A”电路故障)等,能为检修指明方向。观察数据流中的“发动机转速”参数,在启动时是否显示正常转速(通常为200-300rpm以上),无信号或信号异常时转速会显示为0或跳动。
第二步:目视检查
1. 检查传感器:查看其插接器有无松动、氧化、腐蚀,线束有无破损、断裂。
2. 检查信号轮:这是容易被忽略的一步!通过传感器安装孔或相关检查孔,目视或用内窥镜检查信号轮的齿是否有缺齿、变形、脏污或严重锈蚀。油污过多也可能影响信号。

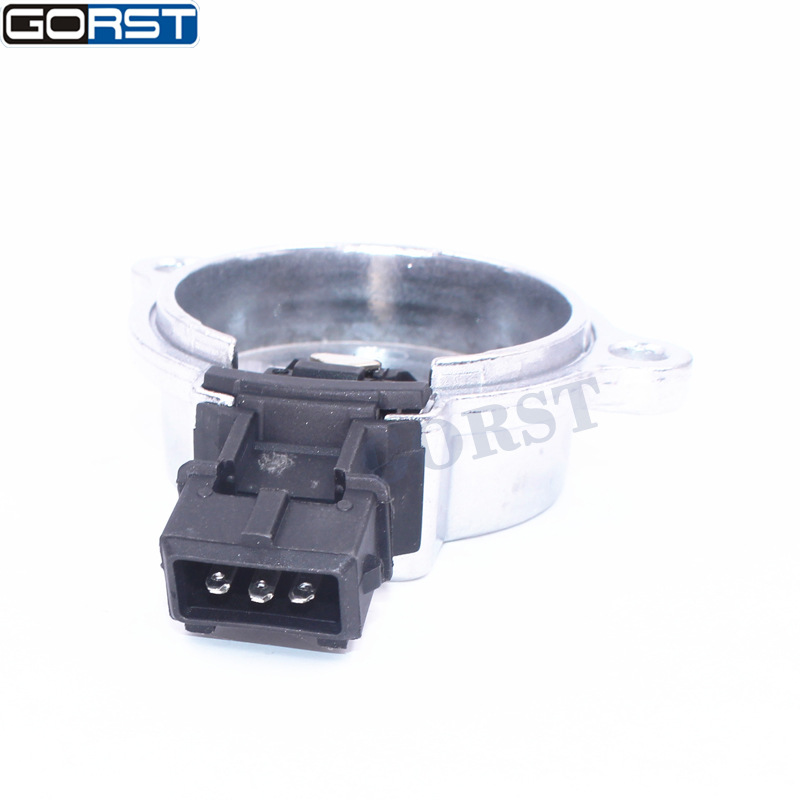

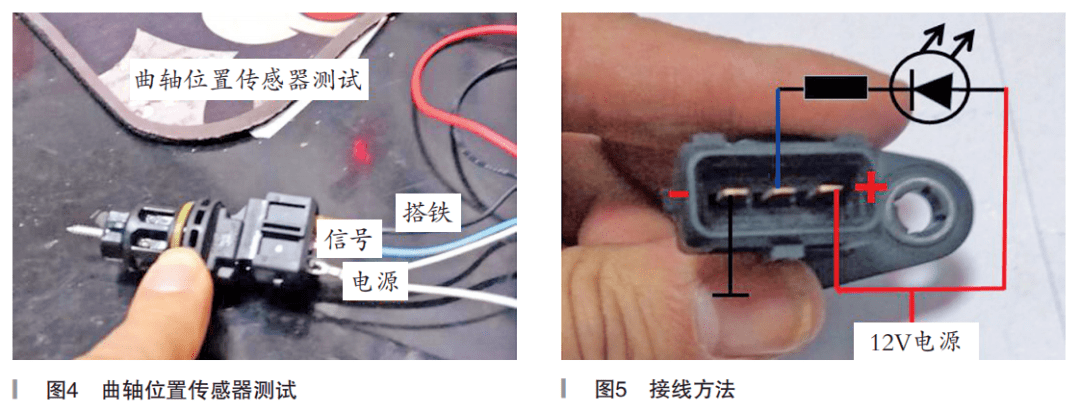

第三步:电气检测(以常见3线霍尔式传感器为例)
1. 测量供电电压:断开传感器插头,打开点火开关。用万用表电压档测量插头侧对应端子(参考维修手册,通常为电源、信号、搭铁三线)。电源线与搭铁线之间应有稳定的参考电压(如5V或12V),搭铁线对车身搭铁电阻应接近0Ω。
2. 测量信号输出:连接传感器插头,使用背插探针或专用工具。在启动发动机或慢慢转动曲轴时,用万用表电压档或示波器测量信号线。应有规律波动的方法电压信号(例如在0V和5V之间跳变)。示波器能最直观地观察波形是否完整、规则。

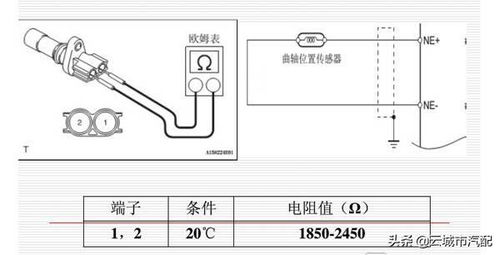

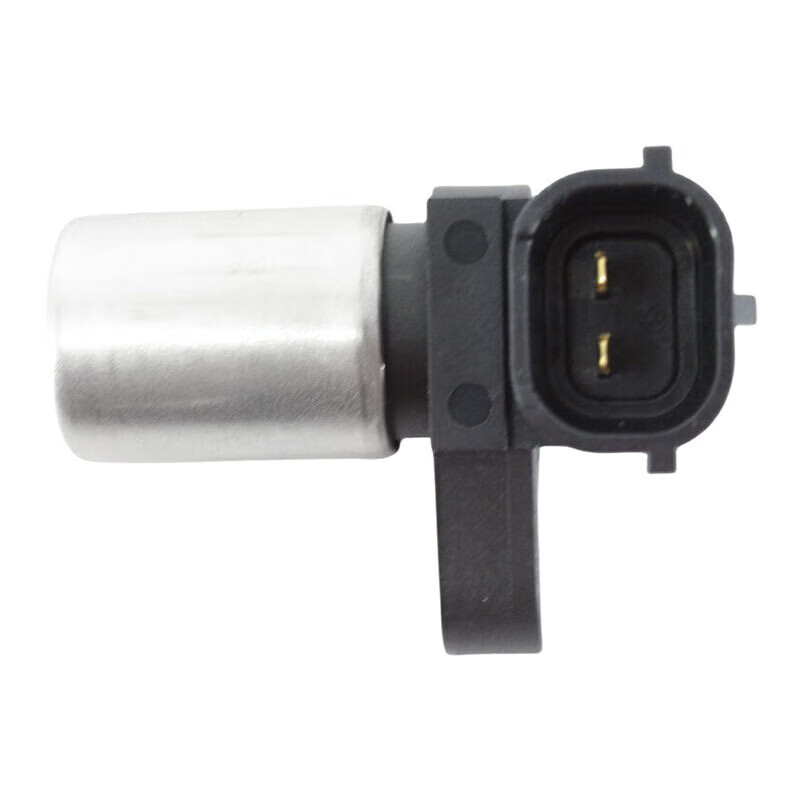

对于2线电磁式传感器:主要测量其线圈电阻(通常为几百到一千多欧姆,具体参考手册),阻值无穷大(断路)或为零(短路)均属异常。同样可以在转动曲轴时,用交流电压档测量其是否有微弱的交流电压输出,或直接用示波器观察正弦波形。
第四步:对比与替换
如果电气检测发现信号异常,但传感器外围电路(供电、搭铁)正常,且信号轮完好,则传感器本身损坏的可能性极大。有条件的情况下,可用一个已知性能良好的同型号传感器替换测试,这是最直接的判断方法。
更换新传感器时,务必注意:
****
透彻理解曲轴位置传感器的工作原理,是进行高效、准确检修的前提。面对相关故障时,遵循“从简到繁”的原则,结合诊断设备与基础测量工具,进行系统性的排查,就能快速锁定问题根源,让发动机这只“眼睛”重新明亮起来。
