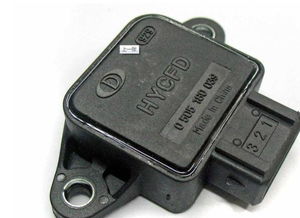

铃木北斗星车型的节气门位置传感器（TPS）是一个关键的发动机传感器，它负责监测节气门的开度，并将信号传送给发动机控制单元（ECU），以精确控制喷油和点火。传感器上通常标有1、2、3三个引脚编号，需要与线束中的黑、棕、蓝三色导线正确连接。以下是标准的对应关系及功能说明：

标准对应关系（常见配置）

根据铃木北斗星（特别是早期车型如Wagon R）的维修手册和常见电路图，节气门位置传感器三根引线的典型对应关系如下：

1. 引脚1：通常对应 黑色（或黑色带条纹）线 —— 这是传感器的接地线（GND）。它为传感器提供基准接地，确保信号稳定。
2. 引脚2：通常对应 棕（或棕/白）色线 —— 这是传感器的信号输出线（VTA）。它向ECU发送一个随节气门开度变化的可变电压信号（通常怠速时约0.5V，全开时约4.5V）。
3. 引脚3：通常对应 蓝（或蓝/白）色线 —— 这是传感器的电源输入线（VC）。它来自ECU，提供稳定的参考电压（通常为5V）。

注意事项

1. 车型差异：不同年款或配置的北斗星可能存在线色差异。最可靠的方法是查阅该车的原厂维修电路图。如果无法获取，可通过万用表测量确认：

• 断开传感器插头，打开点火开关（不启动发动机）。

• 测量三根线对地电压：恒定5V左右的是电源线（引脚3）；电压接近0V且导通性良好的是地线（引脚1）；剩下一根即为信号线（引脚2）。

1. 安装校准：安装传感器后，有时需要通过诊断设备或特定步骤（如打开点火开关并缓慢踩下油门）进行信号学习，确保ECU识别正确的最小和最大开度值。
2. 故障影响：接线错误可能导致怠速不稳、加速无力、油耗增高甚至发动机故障灯亮。若更换传感器后出现问题，应首先检查接线顺序。

操作建议

为确保万无一失，建议在操作前拍摄旧传感器接线照片作为参考。若旧传感器已拆除且无法确认，务必通过电路图或万用表核实，避免因误接损坏传感器或ECU。正确连接后，可使用诊断工具读取节气门开度数据流，验证信号是否平滑变化。

虽然黑、棕、蓝三色线通常按上述方式对应，但实际维修中仍需以具体车型的电路为准，严谨检测方能保证发动机正常工作。
